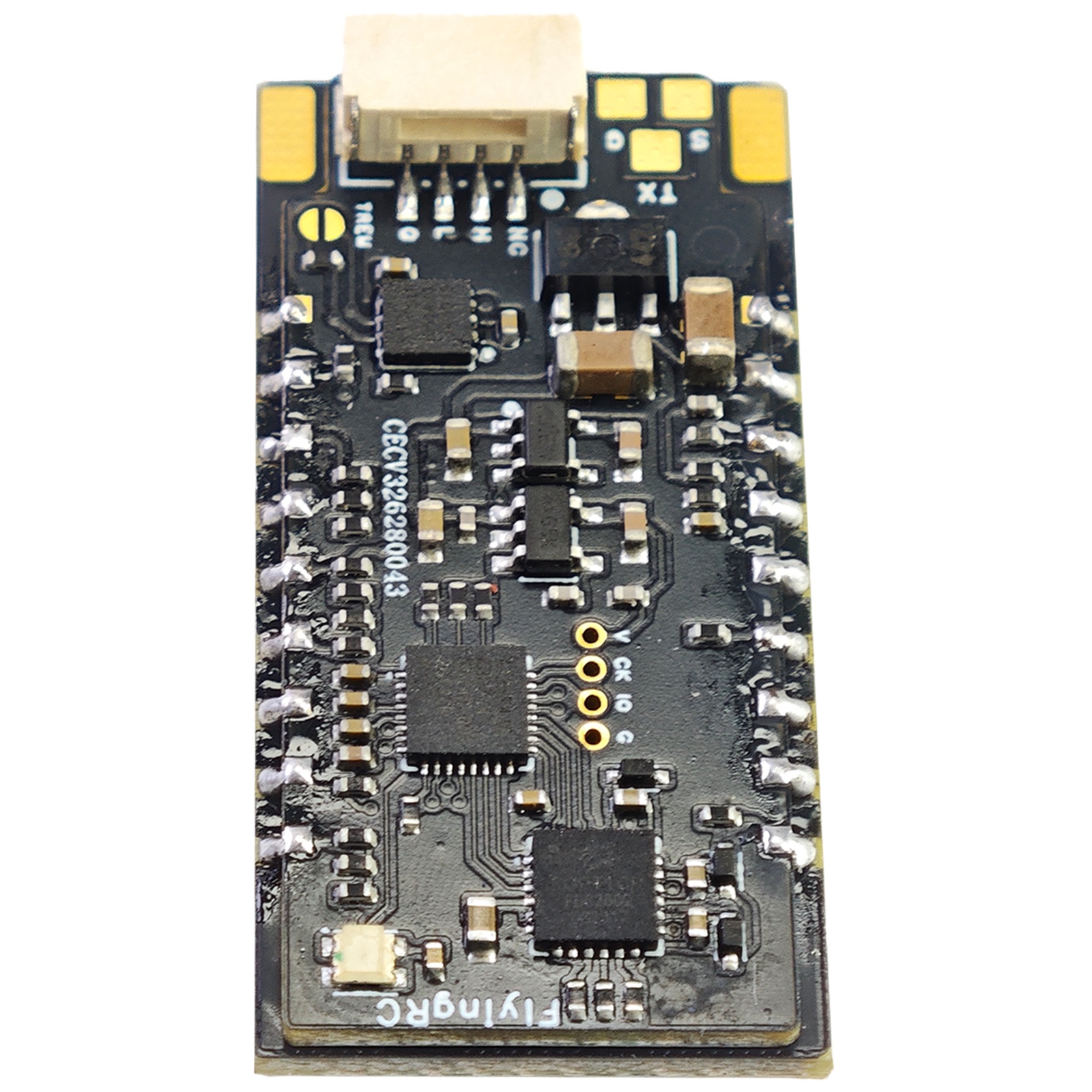

FlyingRC AM32 ESC CAN 总线 75A 单体金封电调
一块紧凑型 75A 单路 AM32 电调，板载 CAN 总线接口，用于驱动一个大电流无刷电机，适合固定翼、船模、车模或每个电机独立配置电调的装机。
适合场景
- 大电流单发固定翼飞机。
- 使用单独电调驱动一个无刷电机的船模、车模和机器人。
- 在确认协议与引脚兼容后使用板载 CAN 接口的系统。
主要功能

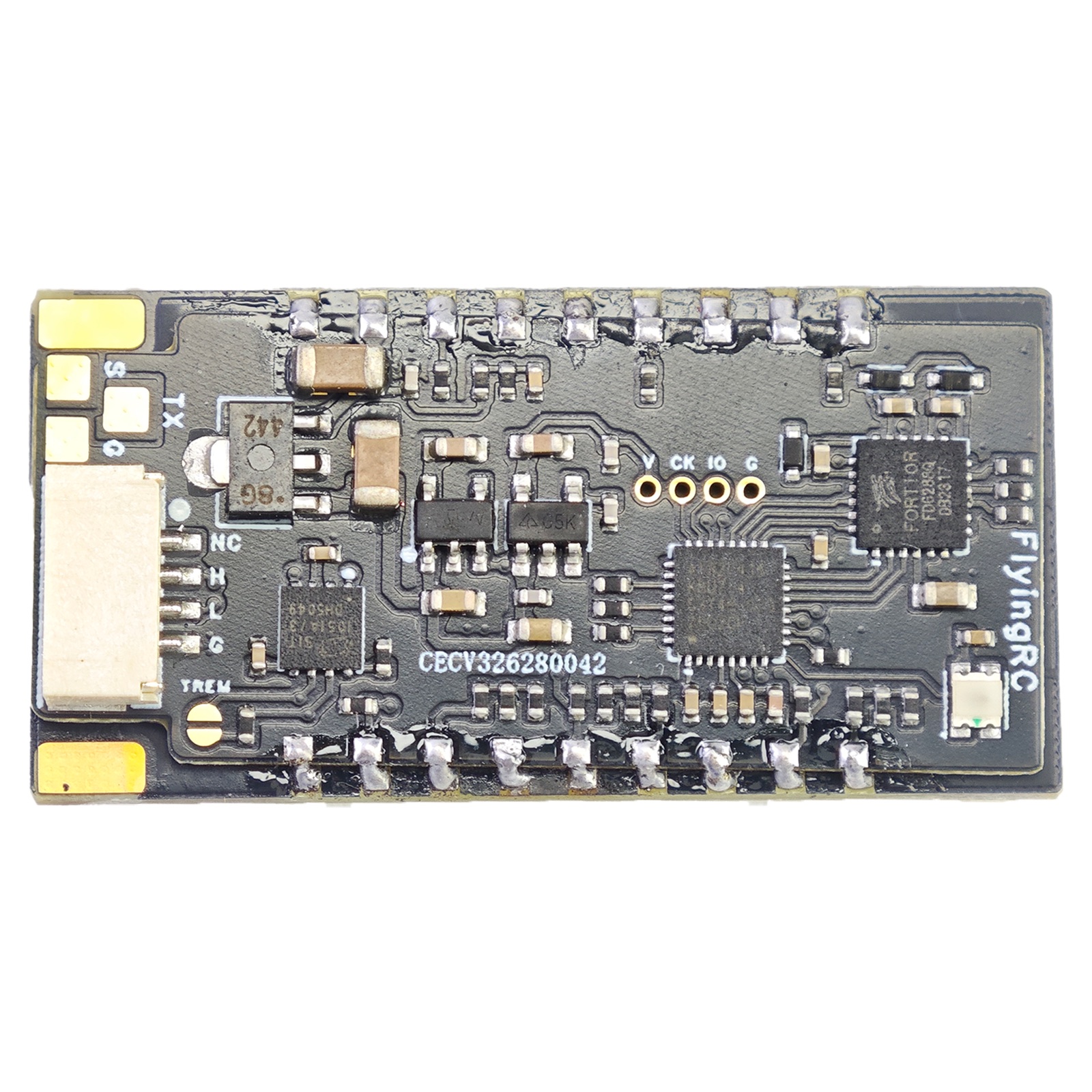

- 原始参数图标注的是 AT32F421K8U7 64KB 控制板；下方下载固件仅适用于另一个 AT32F415KBU7-4 128KB 硬件版本，必须先核对 MCU 丝印。

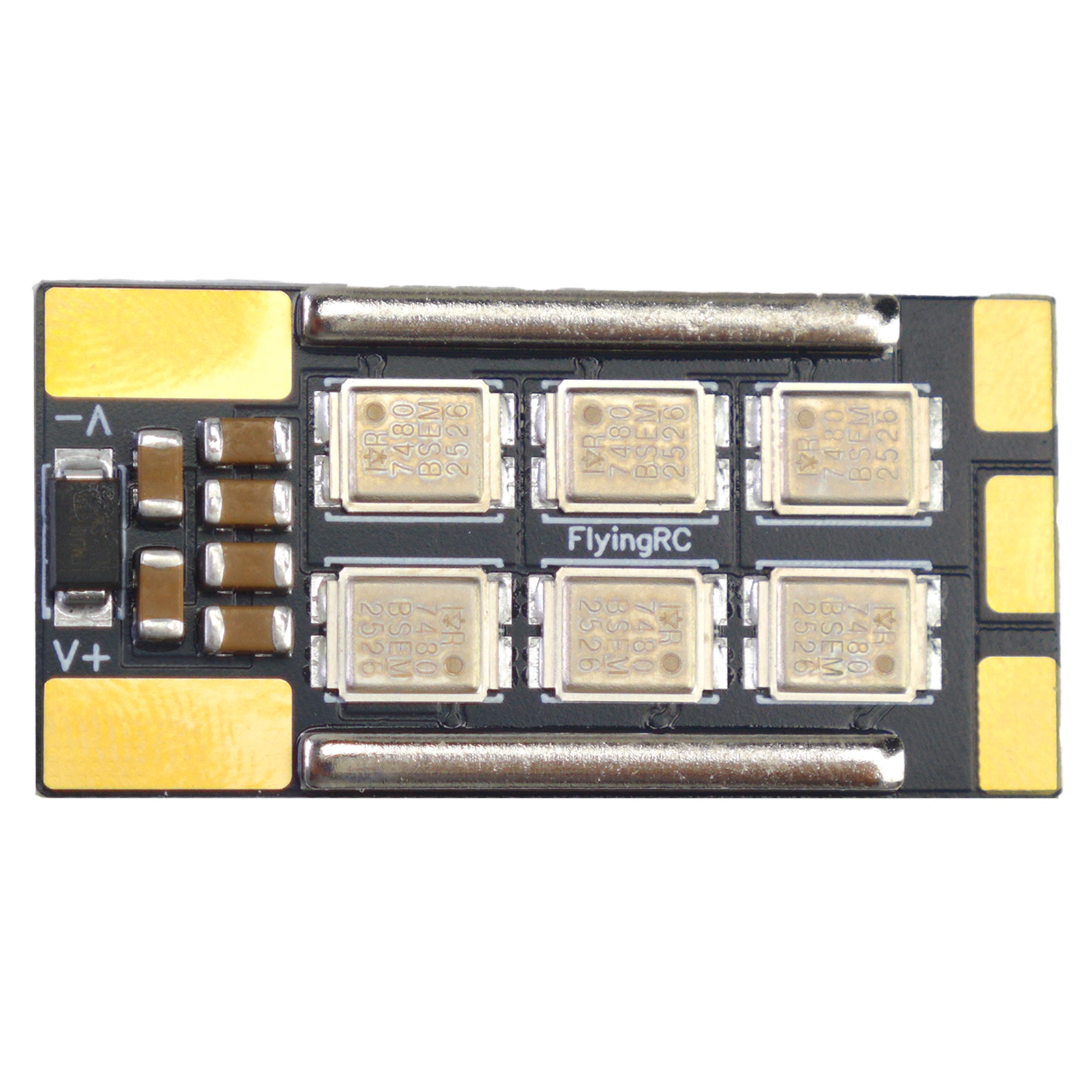

- FD6288/JSM6288Q 栅极驱动器与英飞凌 IRF7480 金封 MOS。
- AM32 固件，支持正弦波启动与 Stall Protection 堵转保护。
- 板载 CAN 总线接口，同时支持 DSHOT150/300/600、OneShot、PWM 等信号。
- 当前发布的应用 BIN 是面向 AT32F415KBU7-4 硬件版本的 FlyingRC AM32 2.20 DroneCAN 构建。
- 产品资料标注板载 BEC 版本可持续输出 5V/4A 或 7V/3.5A。
设置 / 接线注意
- 电调设置、固件操作或通电台架测试前必须拆桨。

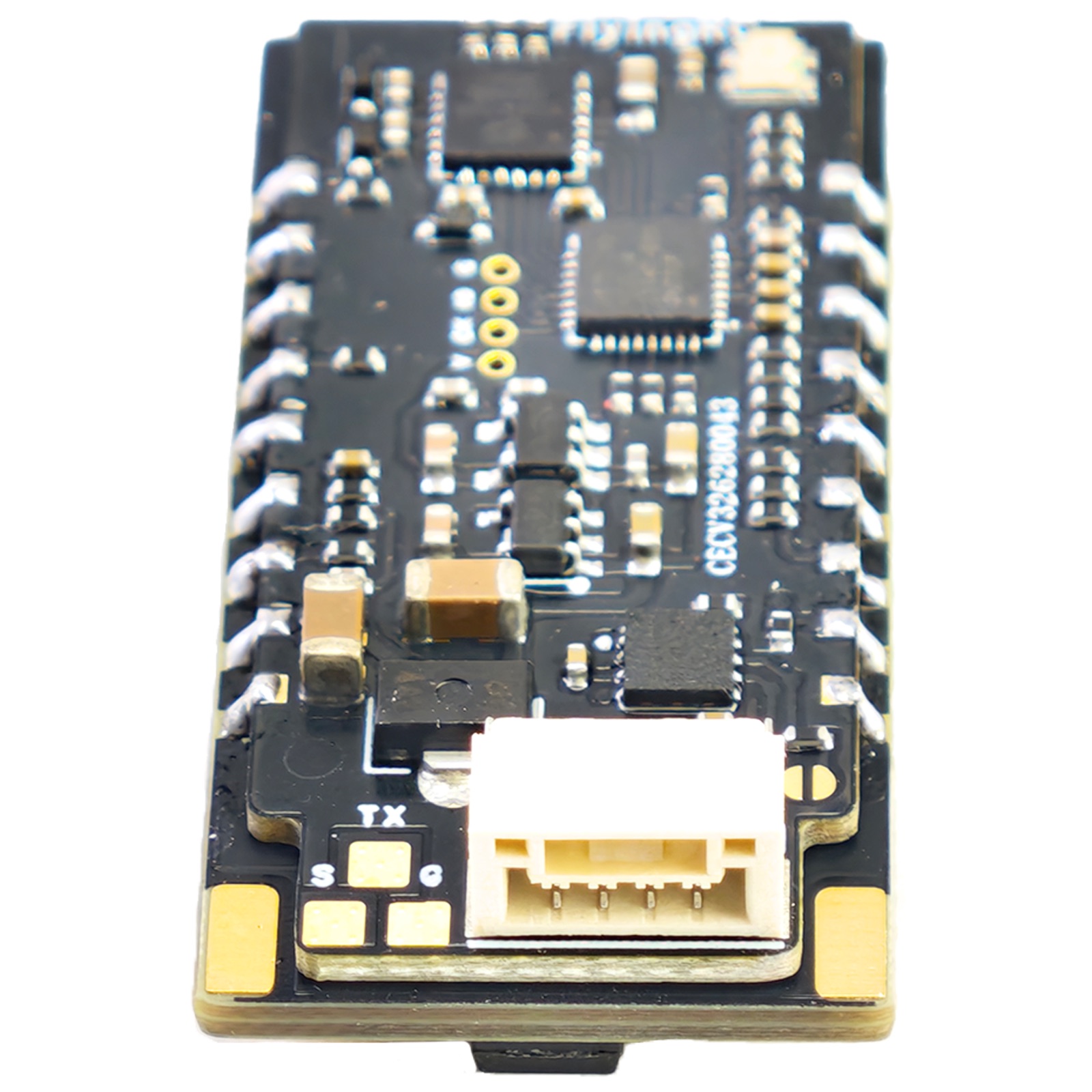

- 上电或使用 CAN 控制/遥测前，先确认 GH1.25 接口引脚、CAN 波特率及控制器兼容性。
- 使用 SWD 恢复/烧写时，应用 BIN 写入 0x08004000，或将合并完整 HEX 从 0x08000000 写入；必须保留 0x0801F800 EEPROM，并先完整备份。

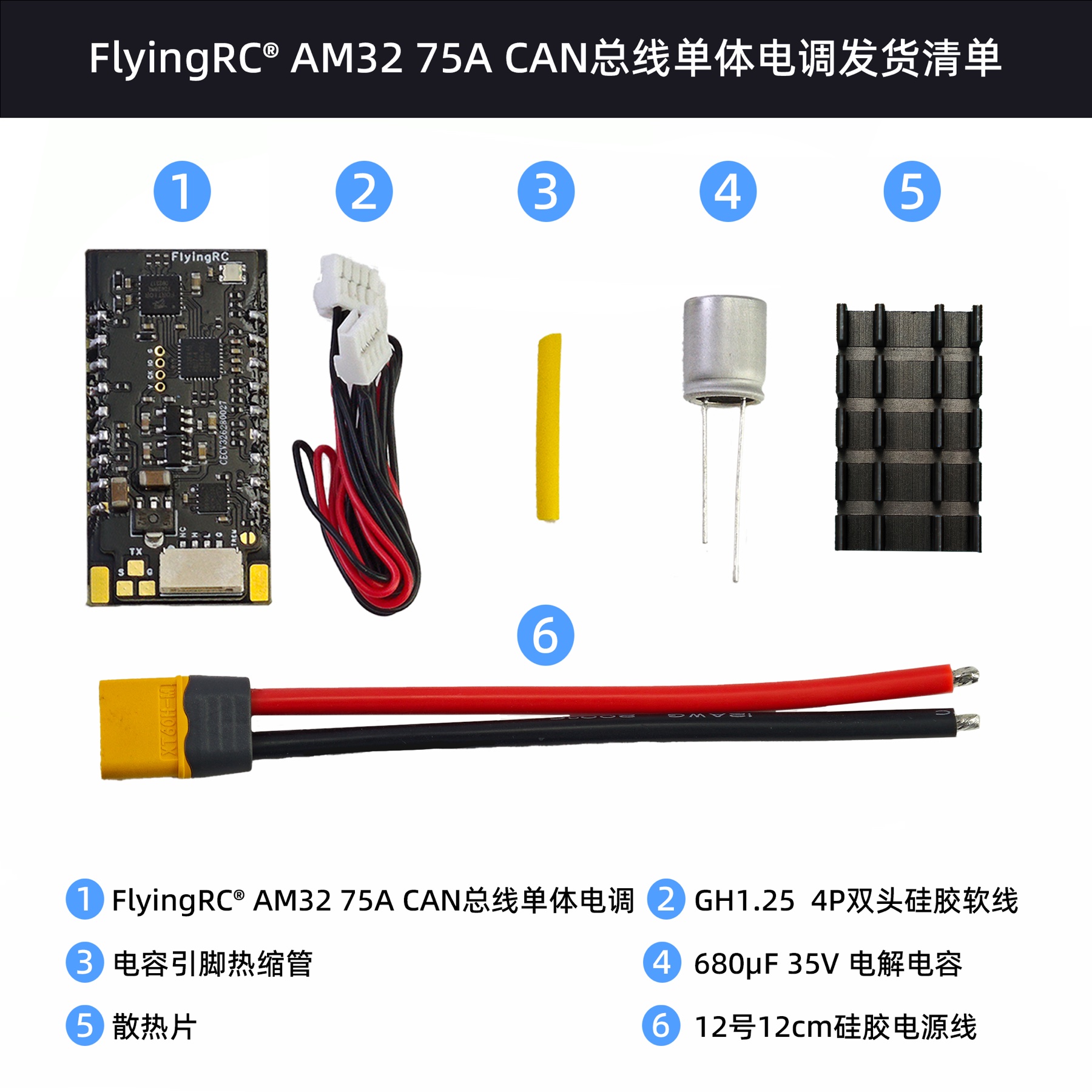

- 按正确极性安装随附电解电容，并根据实际负载提供合适风冷或散热片。
- 按预期电流选择合适线径、接头、焊接、绝缘与拉力保护。
使用前检查
- DroneCAN 工作需要匹配的 F415 CAN 应用固件和 PB4 CAN V17 Bootloader；仅有 CAN 接口不能证明板上已安装正确固件。
- 这些文件仅适用于 AT32F415KBU7-4 硬件版本，不可刷入 AT32F421 或 64KiB AT32F415K8U7-4 硬件。
- 75A/85A 为资料标注的 4S 测试条件数据；实际持续电流取决于散热、接线、电池电压、电机负载和安装环境。
关键参数
- 输入：7-28V DC / 2-6S LiPo
- 资料标注 4S 测试条件下持续电流 75A、瞬时电流 85A
- 板载 CAN 总线接口，支持 DSHOT150/300/600、OneShot、PWM 等控制信号
- 尺寸图标注约 38.10 x 19.16 x 9.24mm，重量约 7.7g
