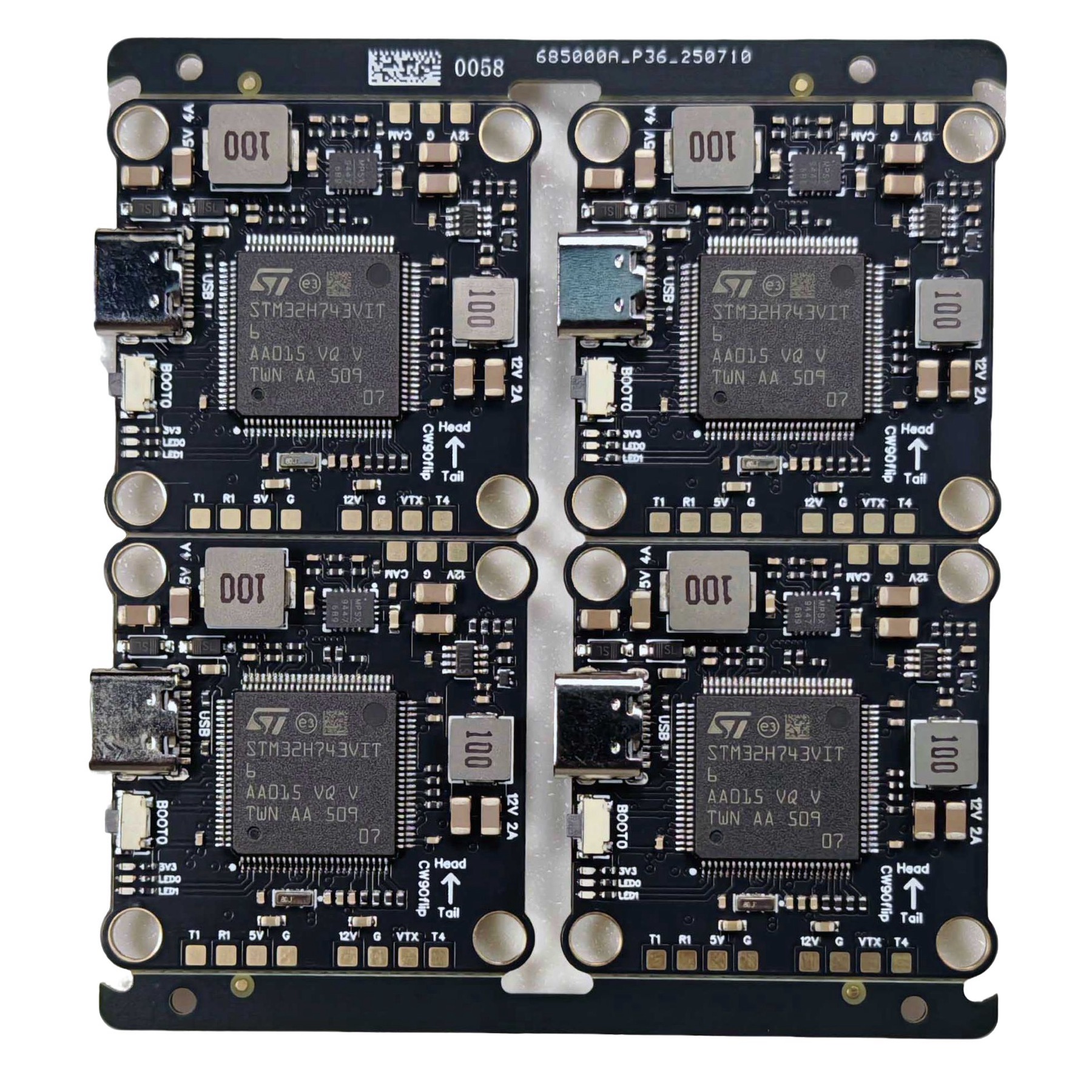

FlyingRC H7D H743 主控穿越机飞控
一块高性能 H743 穿越机飞控。它是多旋翼的主控板：运行 Betaflight/AP/INAV 固件，读取双陀螺仪和气压计，输出电调/PWM 控制，并给图传和相机等外设供电/控制。
适合场景
- 需要 H743 性能余量的穿越机装机。

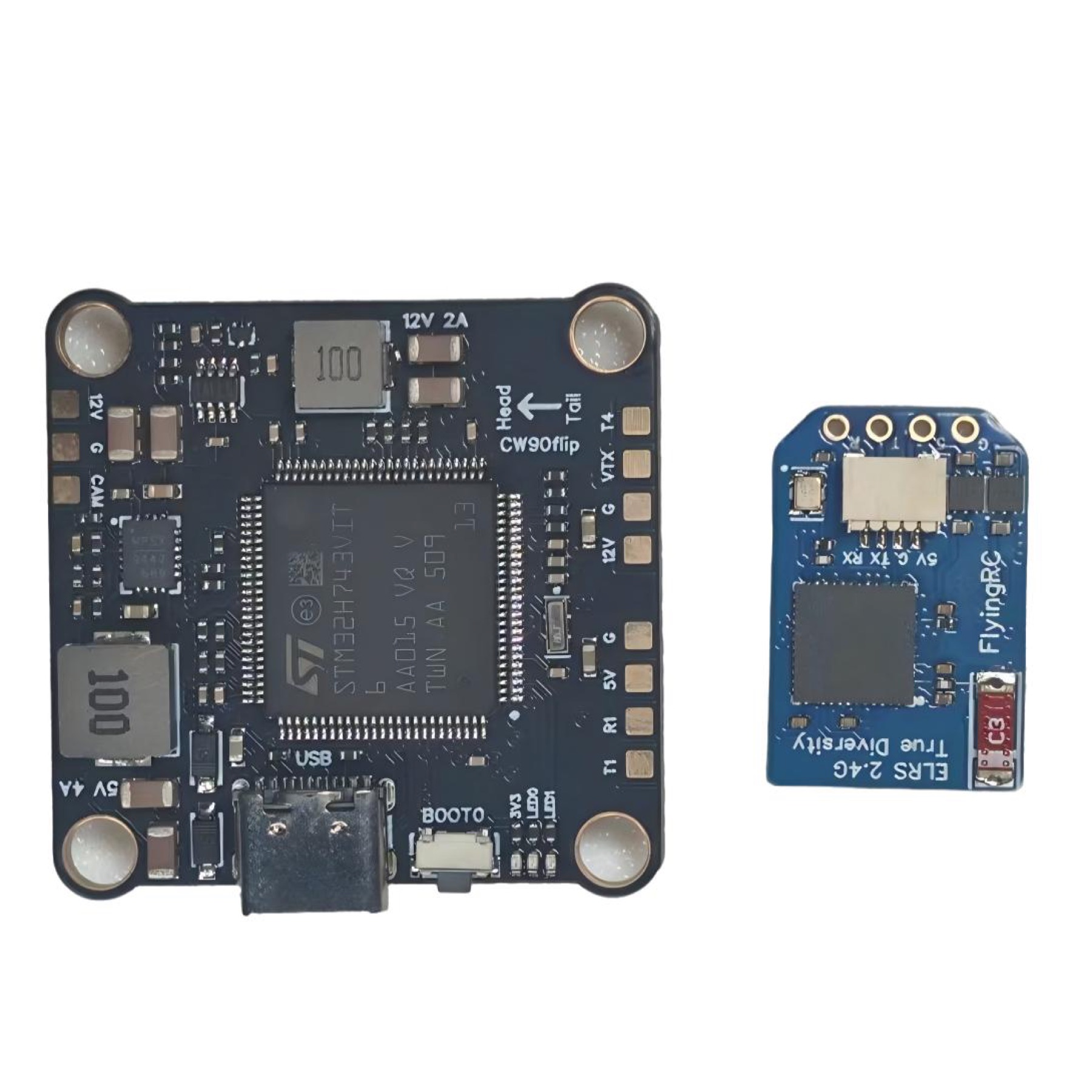

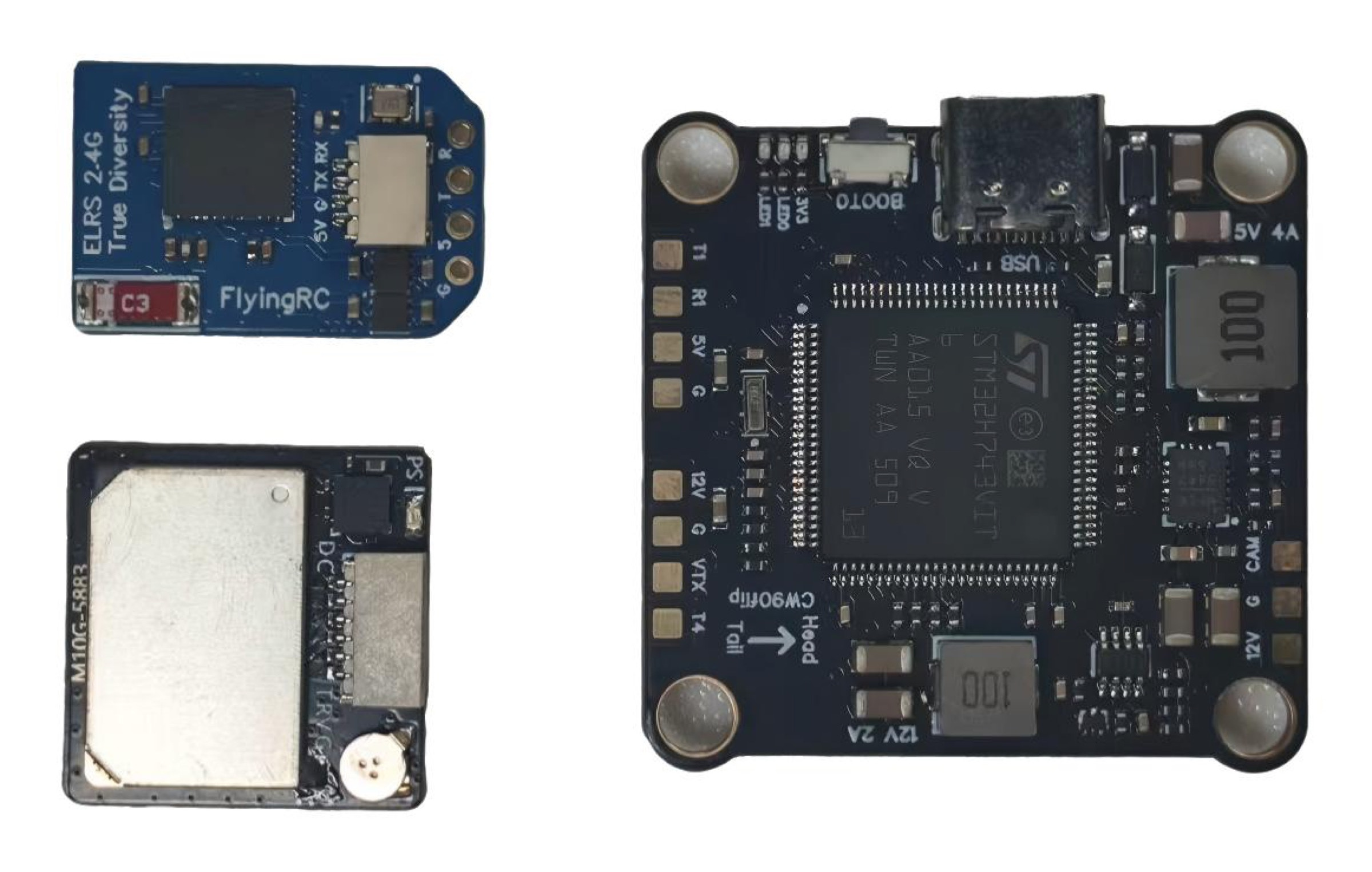

- 使用 DJI O4、ELRS 接收机、模拟图传、LED、蜂鸣器和多个串口外设的玩家。
- 需要板载 5 V 和 12 V BEC，并希望可开关图传供电的用户。
主要功能

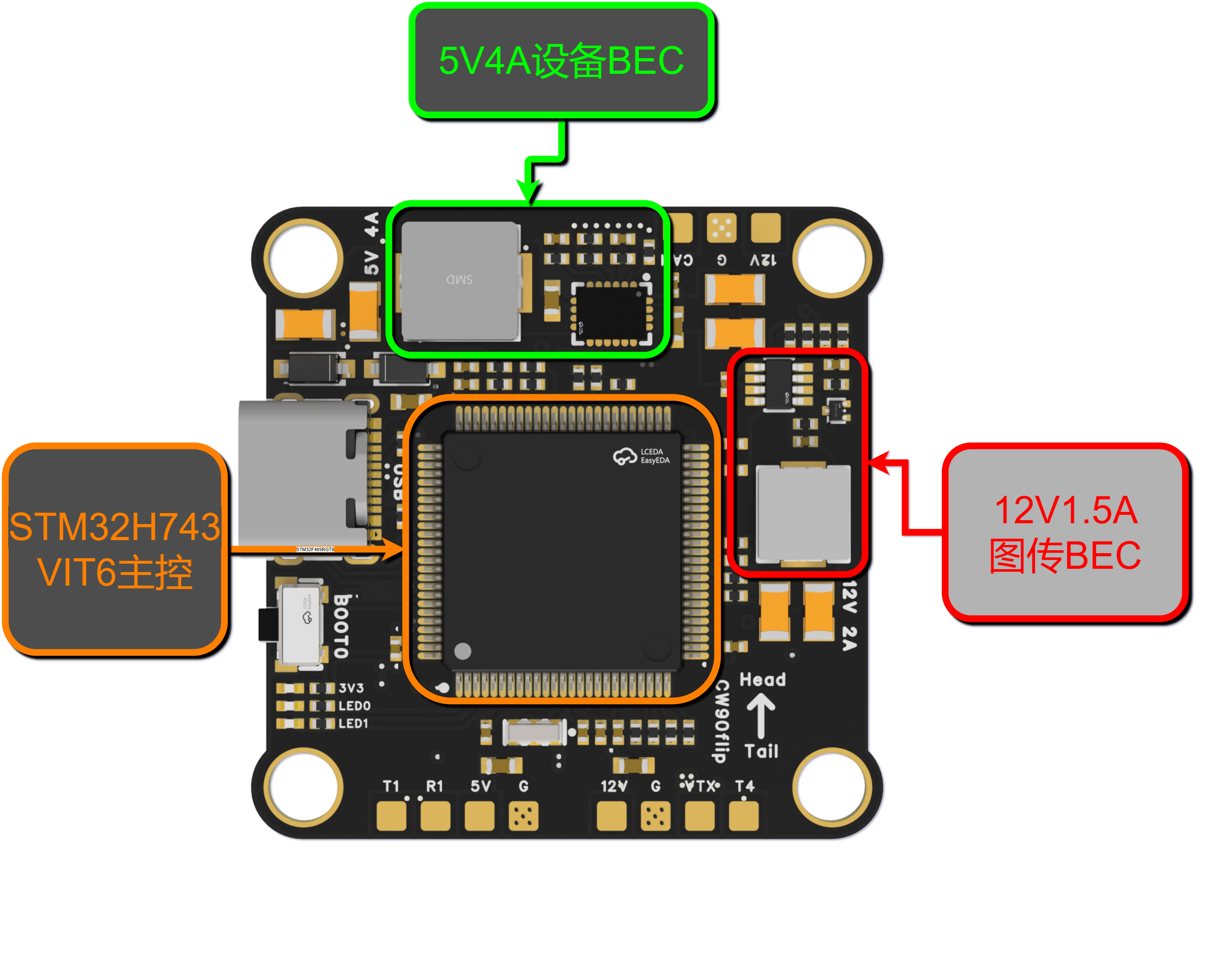

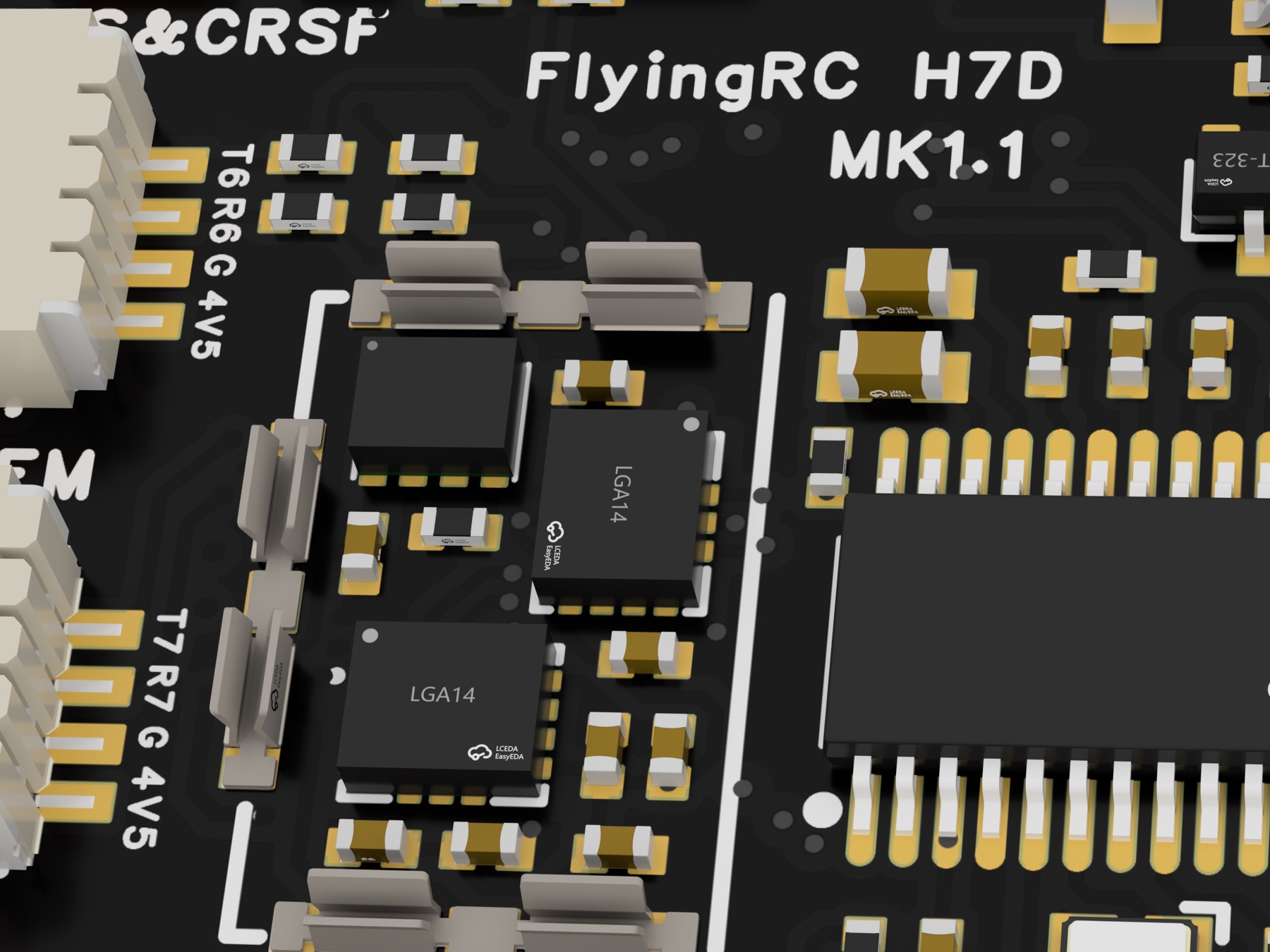

- STM32H743VIT6 主控，双 ICM-42688-P 陀螺仪，DPS310/DPS368 气压计。

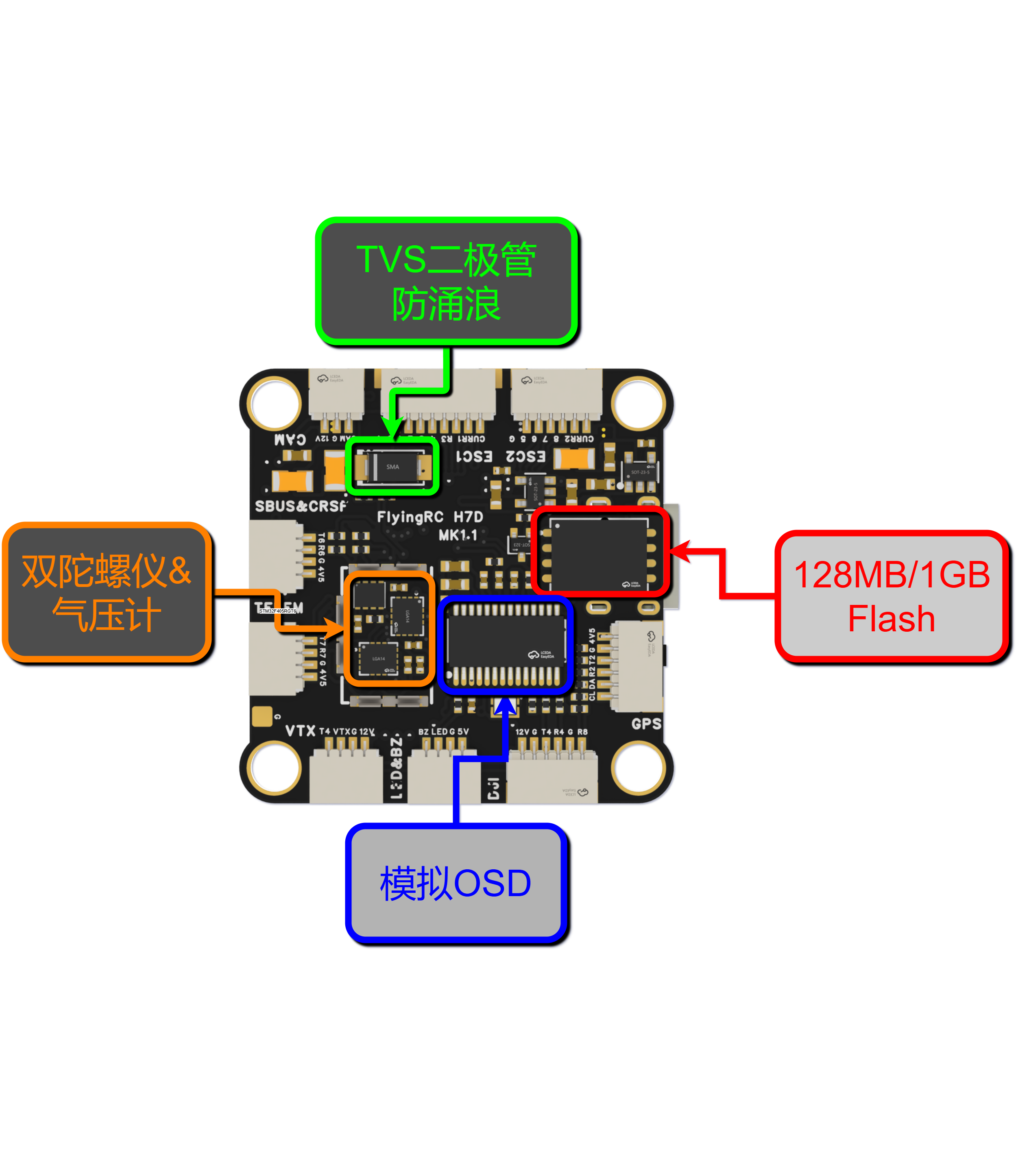

- 支持模拟/高清 OSD，7 路 UART、9 路 PWM、I2C、ADC RSSI、LED、蜂鸣器、Type-C USB 和 128 MB 板载黑匣子闪存。

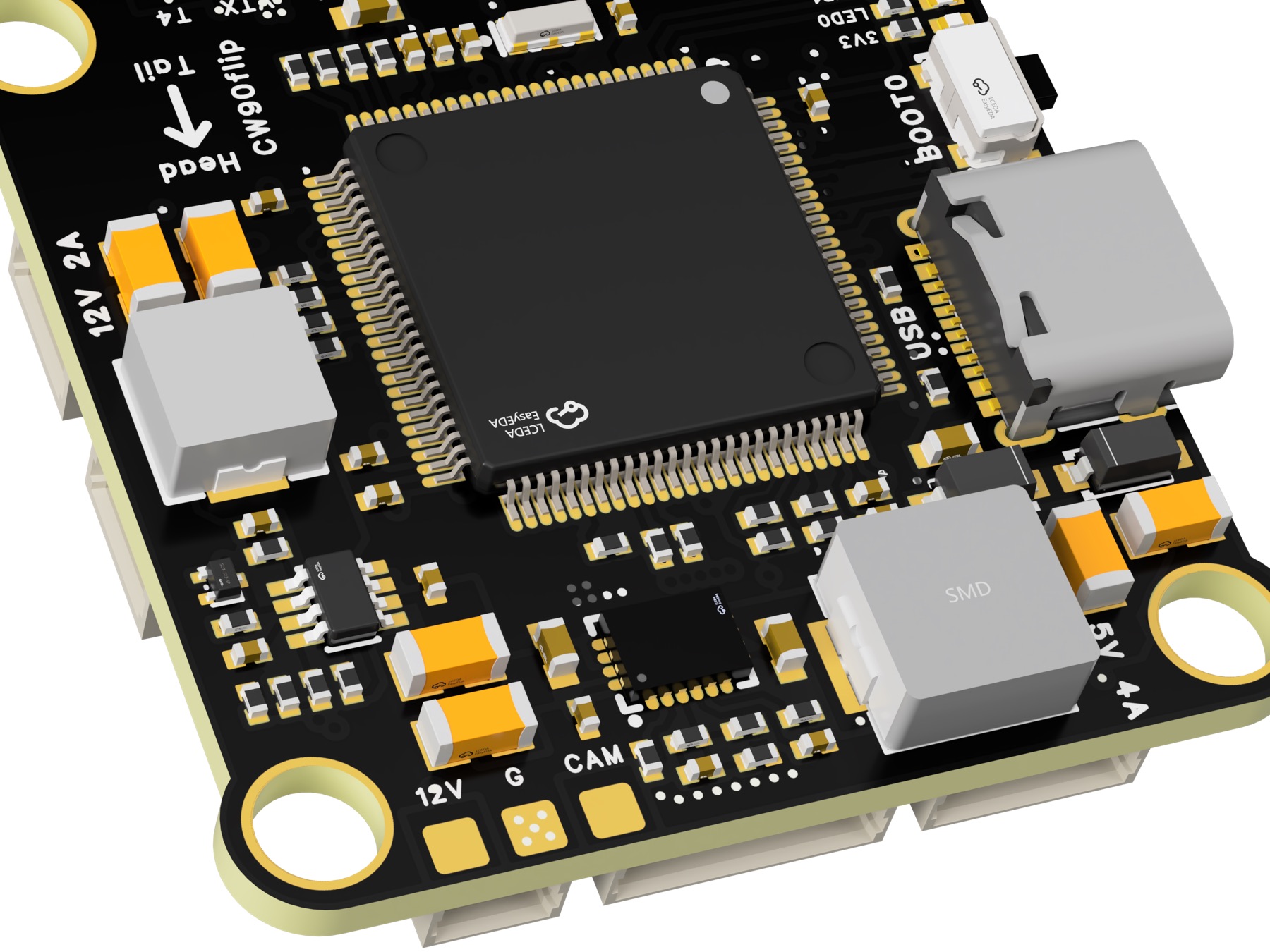

- 双 BEC：5 V/4 A 给设备供电，12 V/2 A 给图传/相机供电。
- 板载 12 V BEC 可通过 PINIO1/User1 开关，减少台架测试时图传过热。
设置 / 接线注意

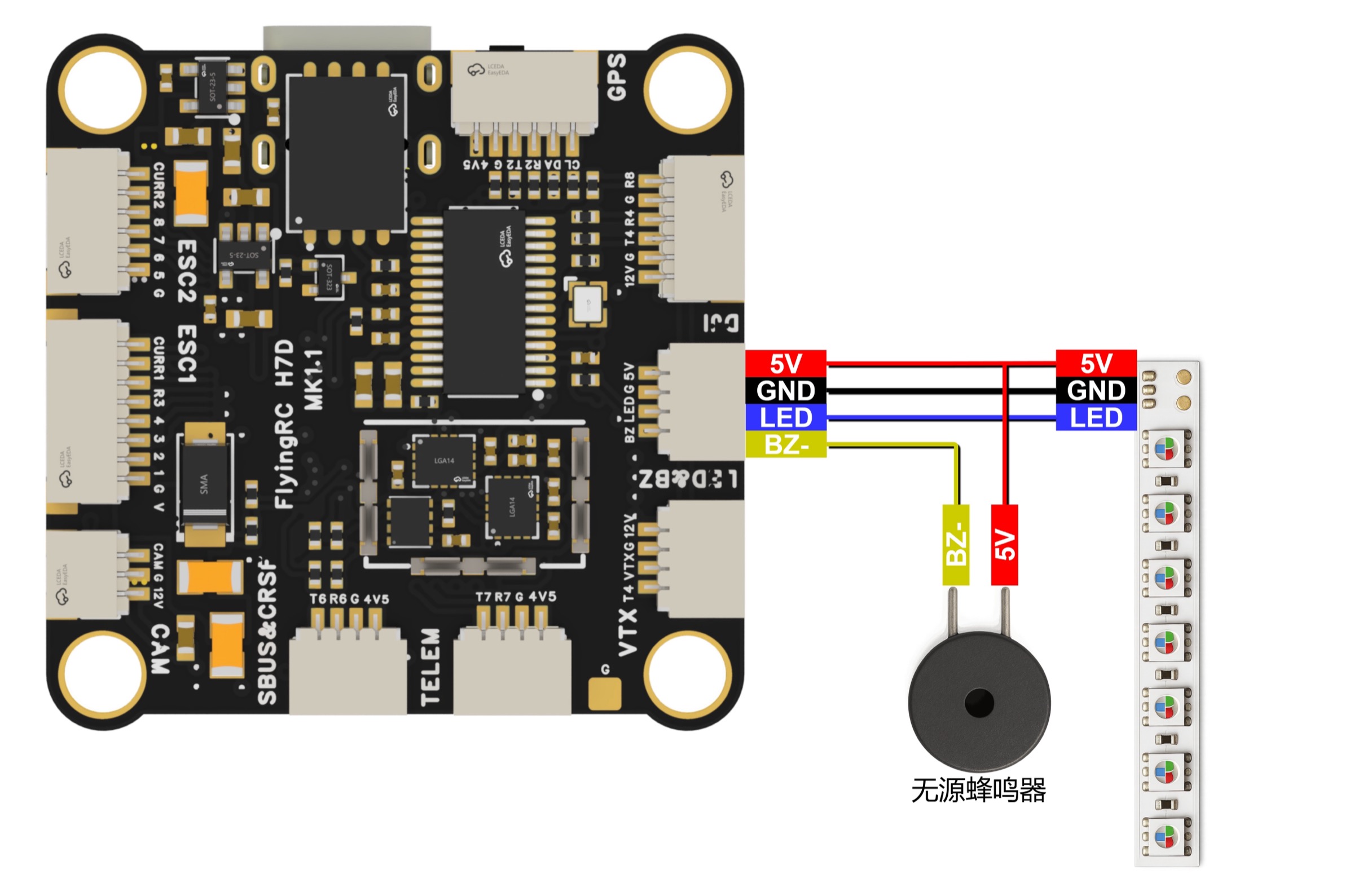

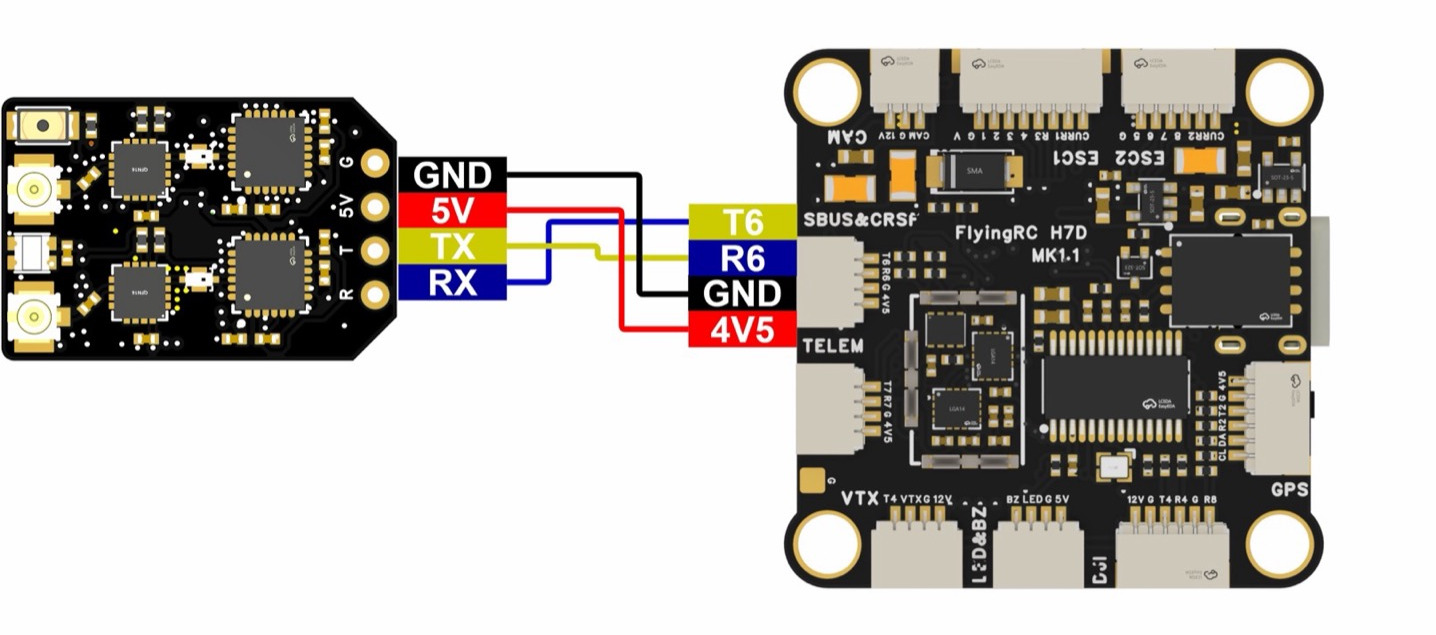

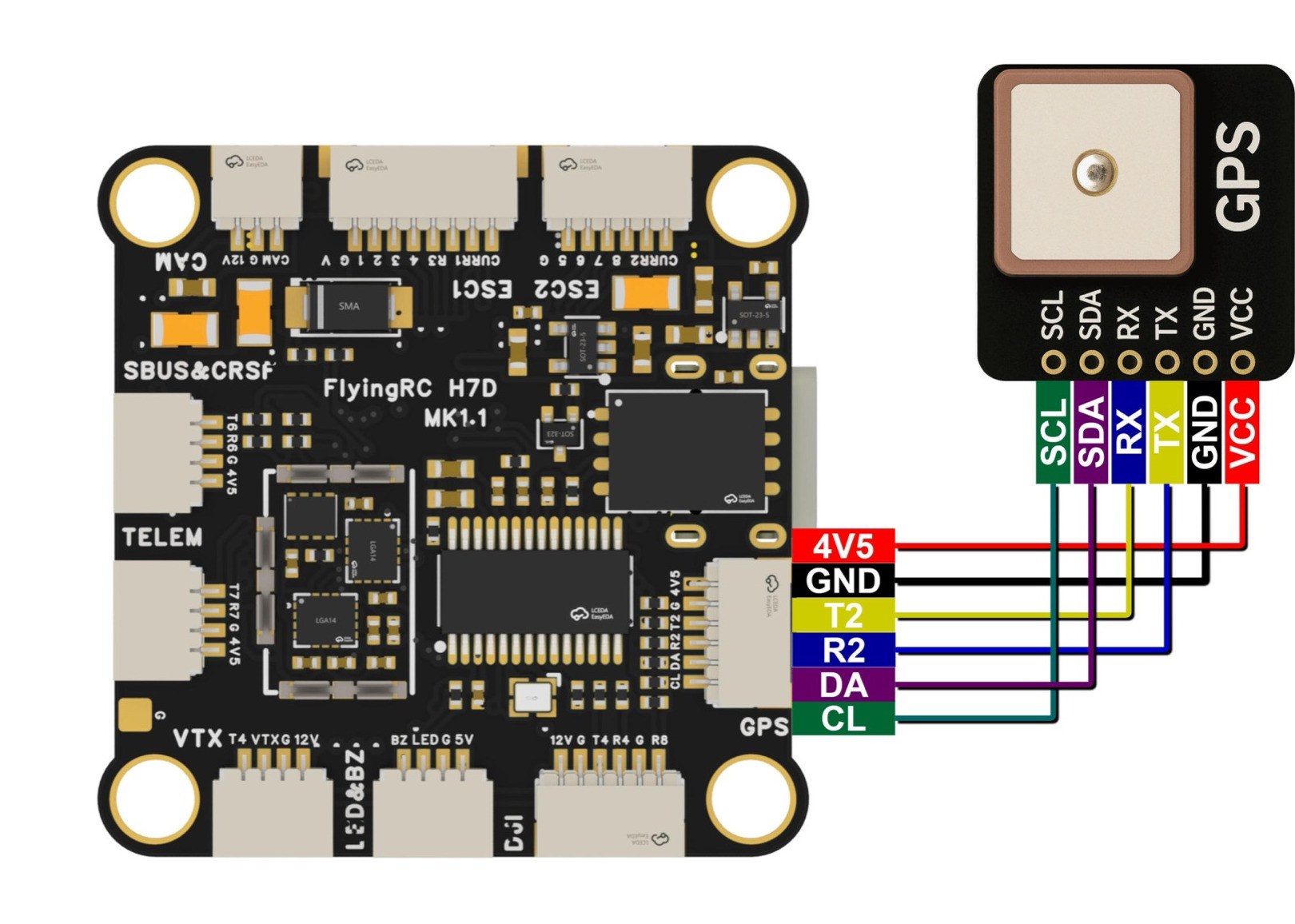

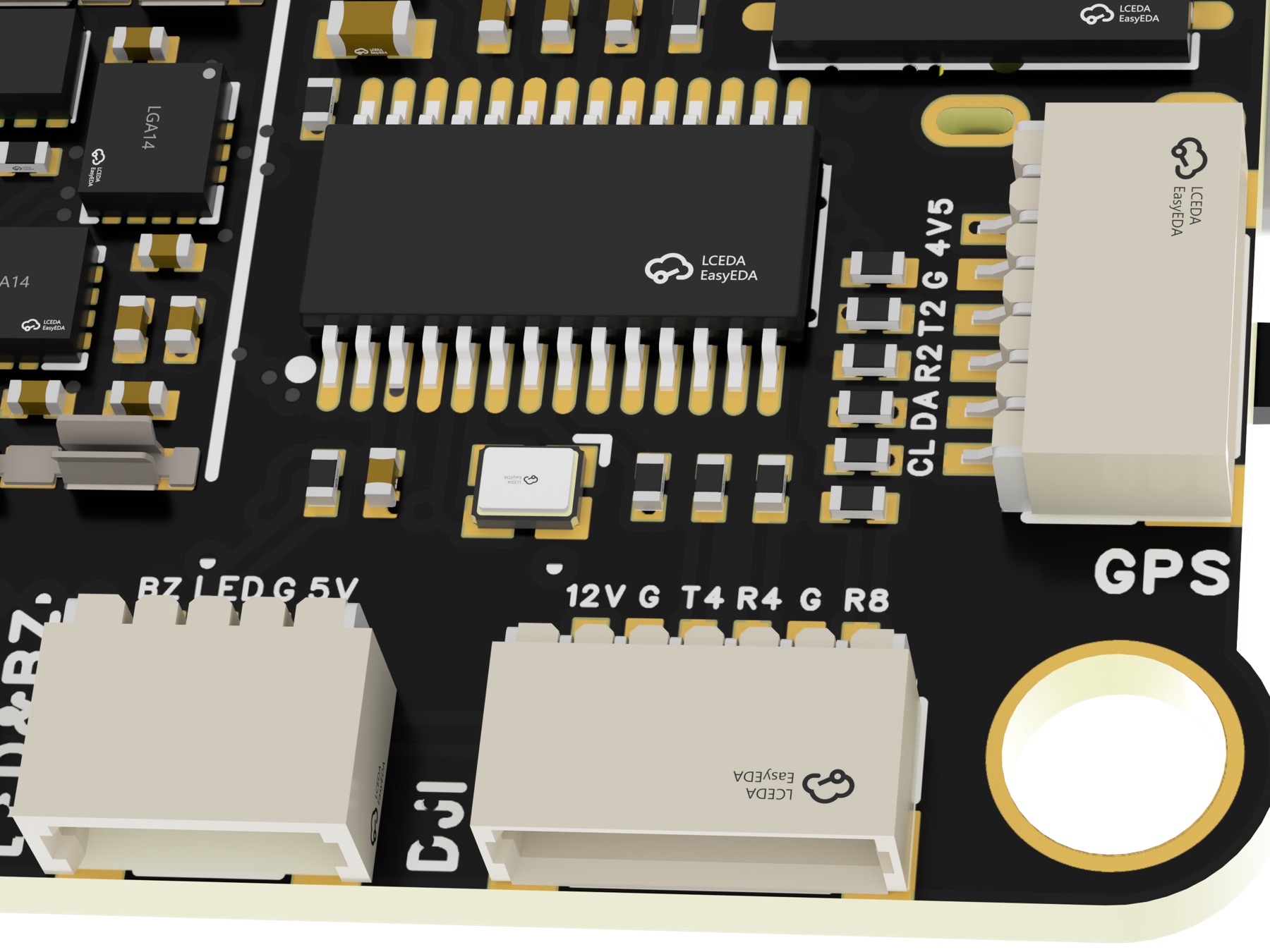

- 按产品接线图连接 DJI O4、ELRS、模拟图传等外设。
- 固件由 FlyingRC 编译，可能不在 Betaflight 公共目标列表中。
- 请按装机用途选择对应固件，并在飞行前确认板级目标、接线和传感器方向。
使用前检查
- 依赖 12 V 图传输出前必须确认电池电压条件。
- ArduPilot SERIAL 编号不与 UART 丝印一一对应。

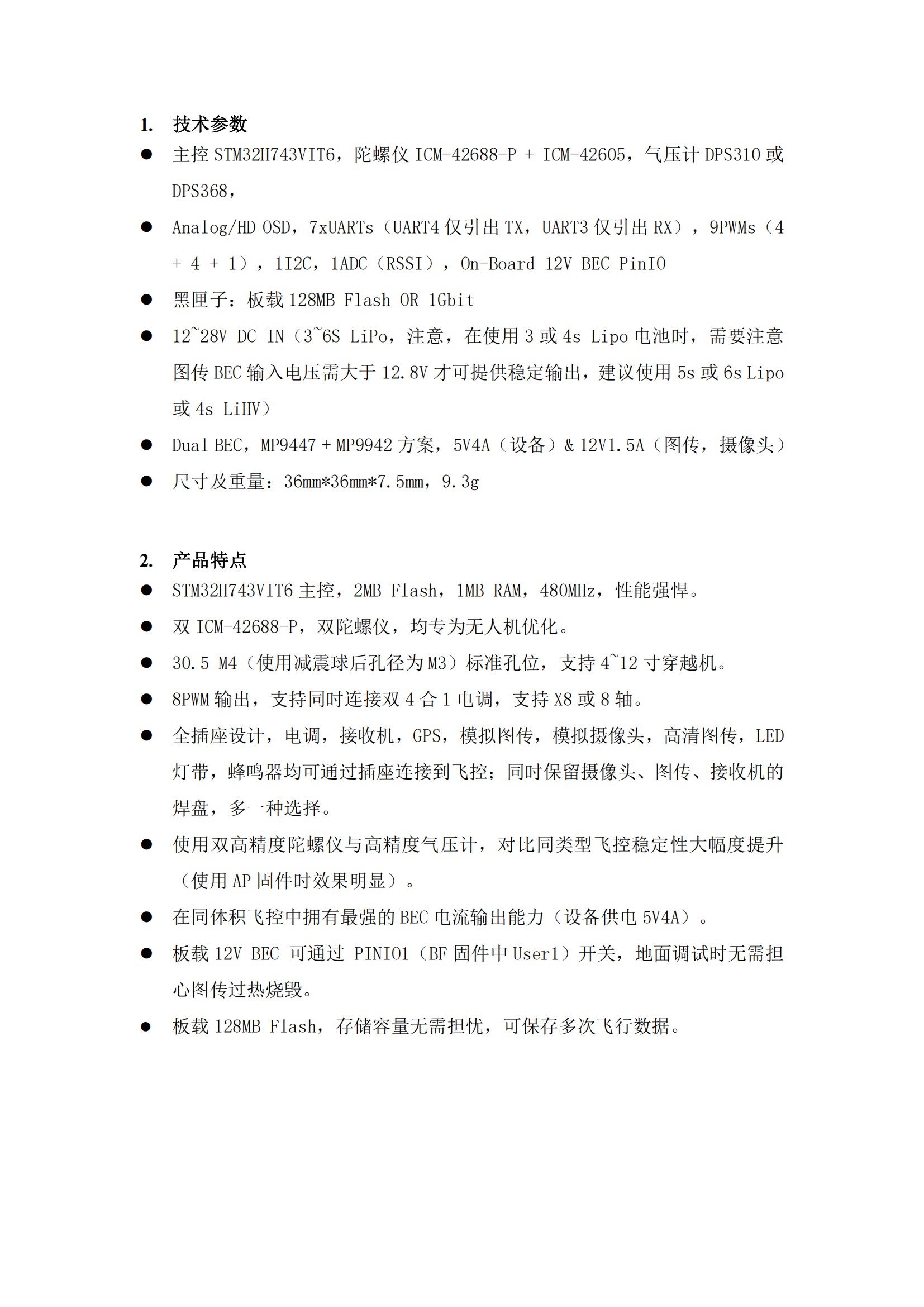

关键参数
- H743 穿越机飞控
- 包含尺寸、DJI O4、ELRS 与图传参考

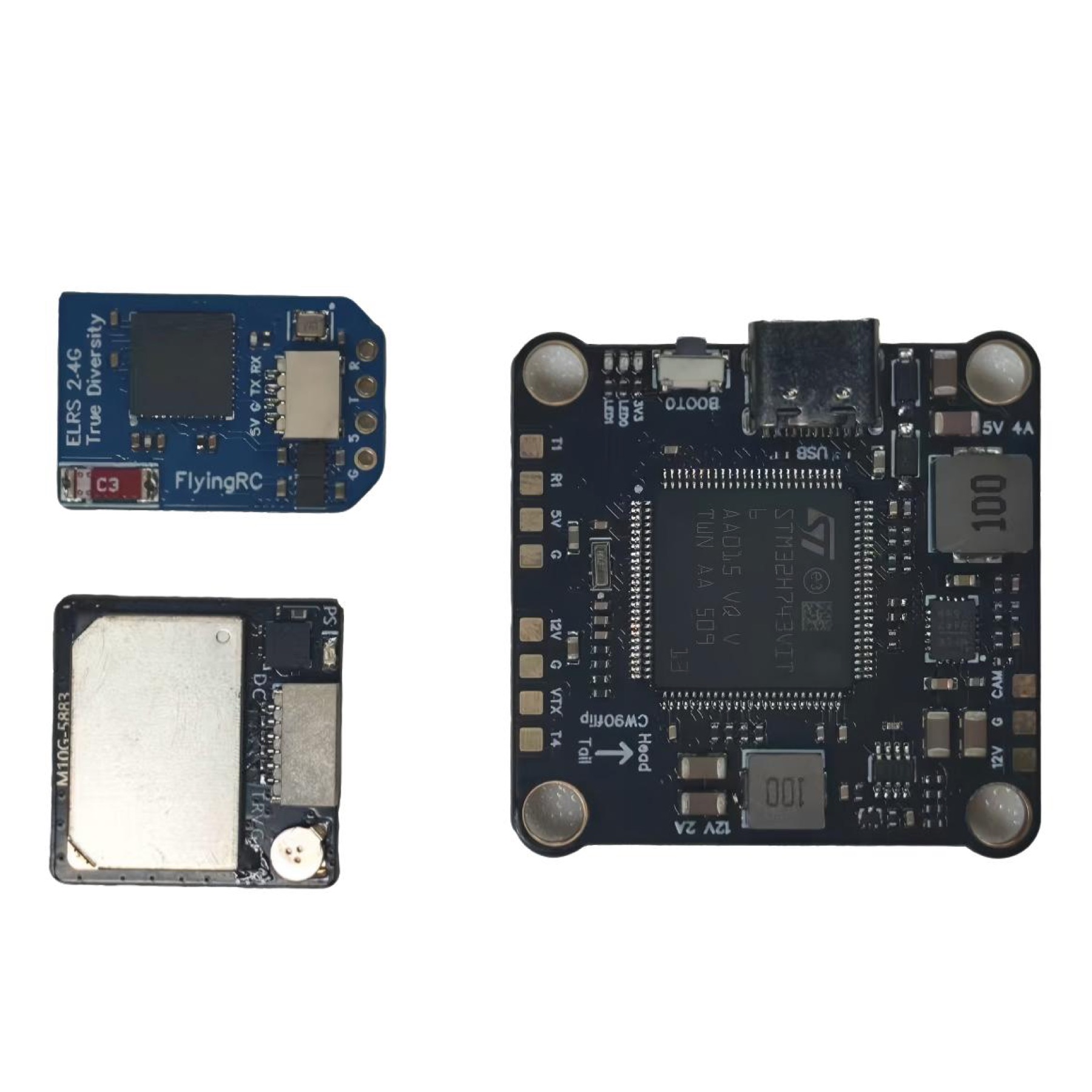

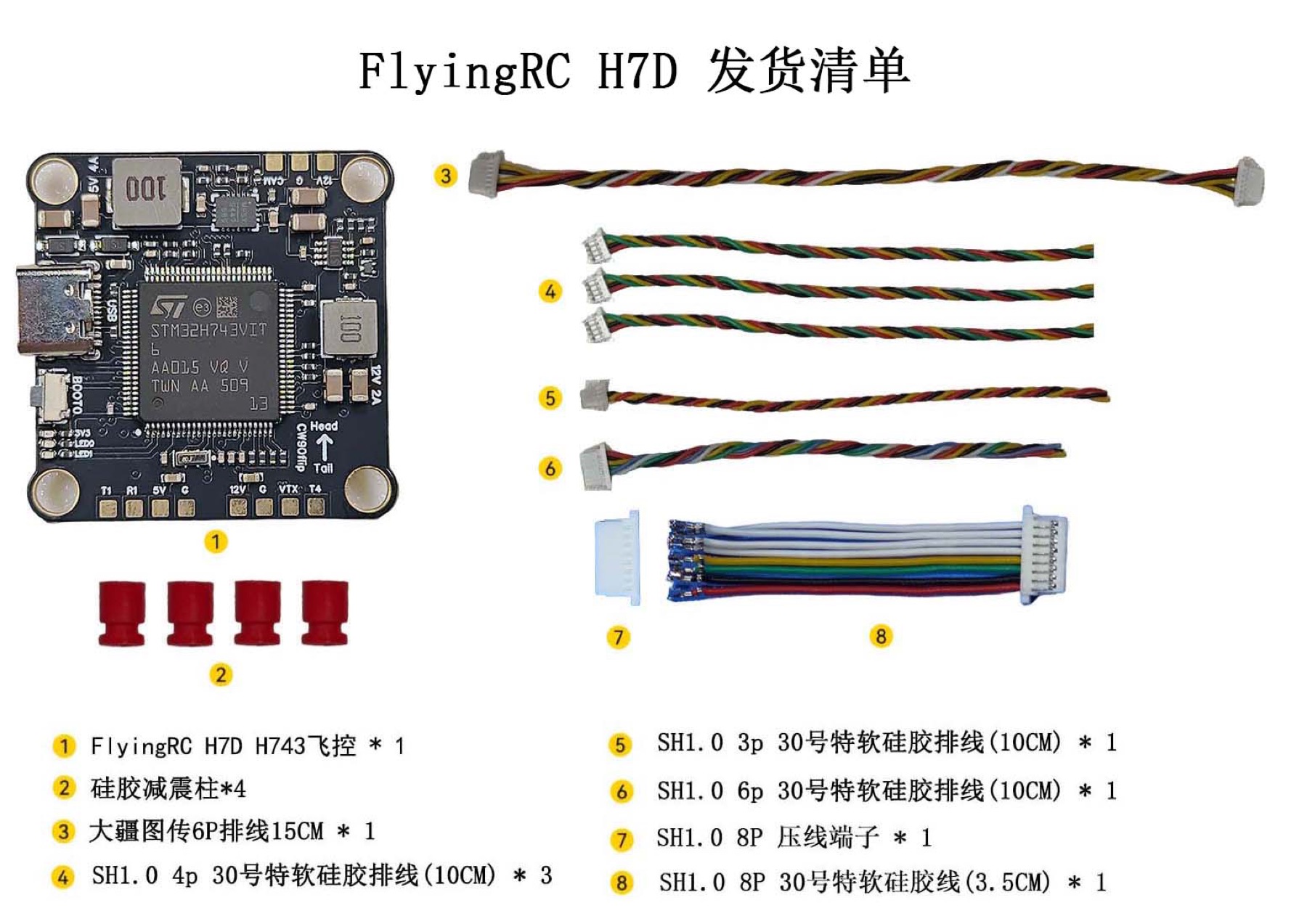

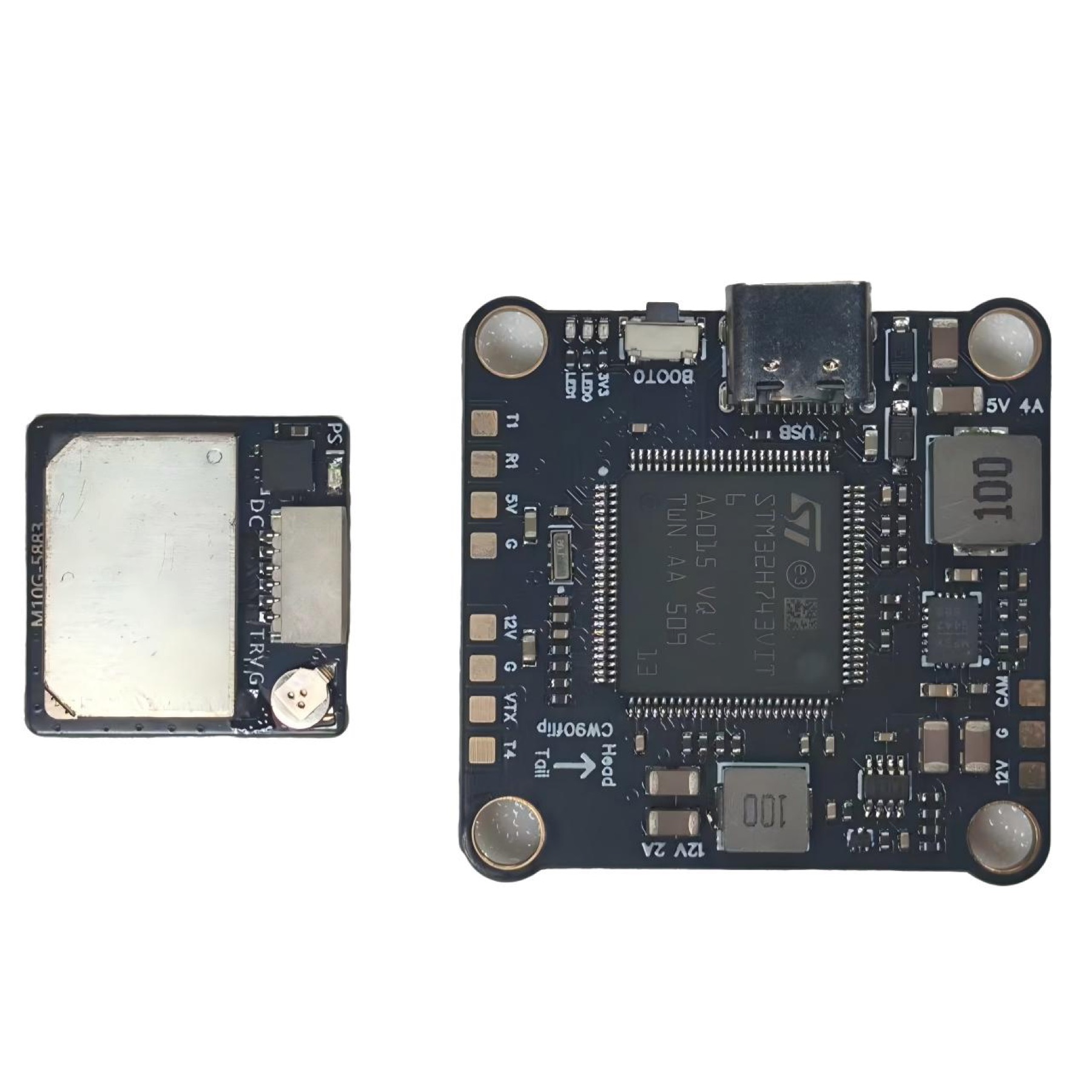

- 包含产品组合图
下载
参考文件
接线 / 尺寸 / 参数图
