FlyingRC H7D Pro H743 主控穿越机飞控
Pro 版 H743 穿越机飞控，面向功能更丰富的多旋翼装机。它承担 H7D 同类主控职责，并使用 Pro 版本资料与可开关 9 V 图传/相机 BEC。
适合场景
- 需要 H743 性能和 Pro 系列布局的穿越机装机。
- 需要可开关图传供电的数字/模拟图传装机。
- 希望使用双陀螺仪和气压计稳定性特性的用户。
主要功能
- STM32H743VIT6 主控系列，配备双高精度陀螺仪和气压计。
- 板载 9 V BEC 可通过 PINIO1/User1 控制。
- 说明书包含 BF、AP、INAV 与 PX4 固件路径；出厂默认 BF4.4.2。
设置 / 接线注意

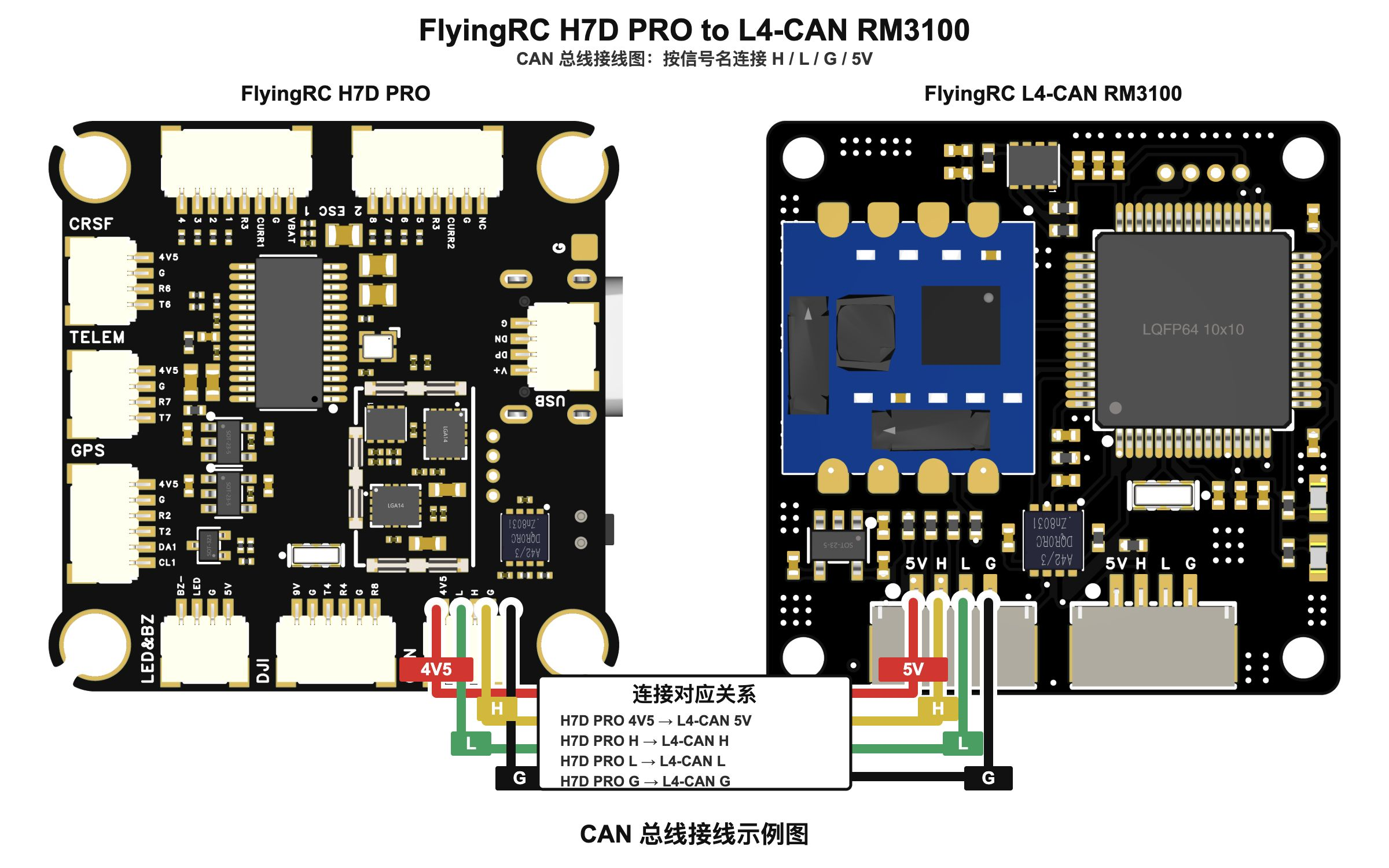

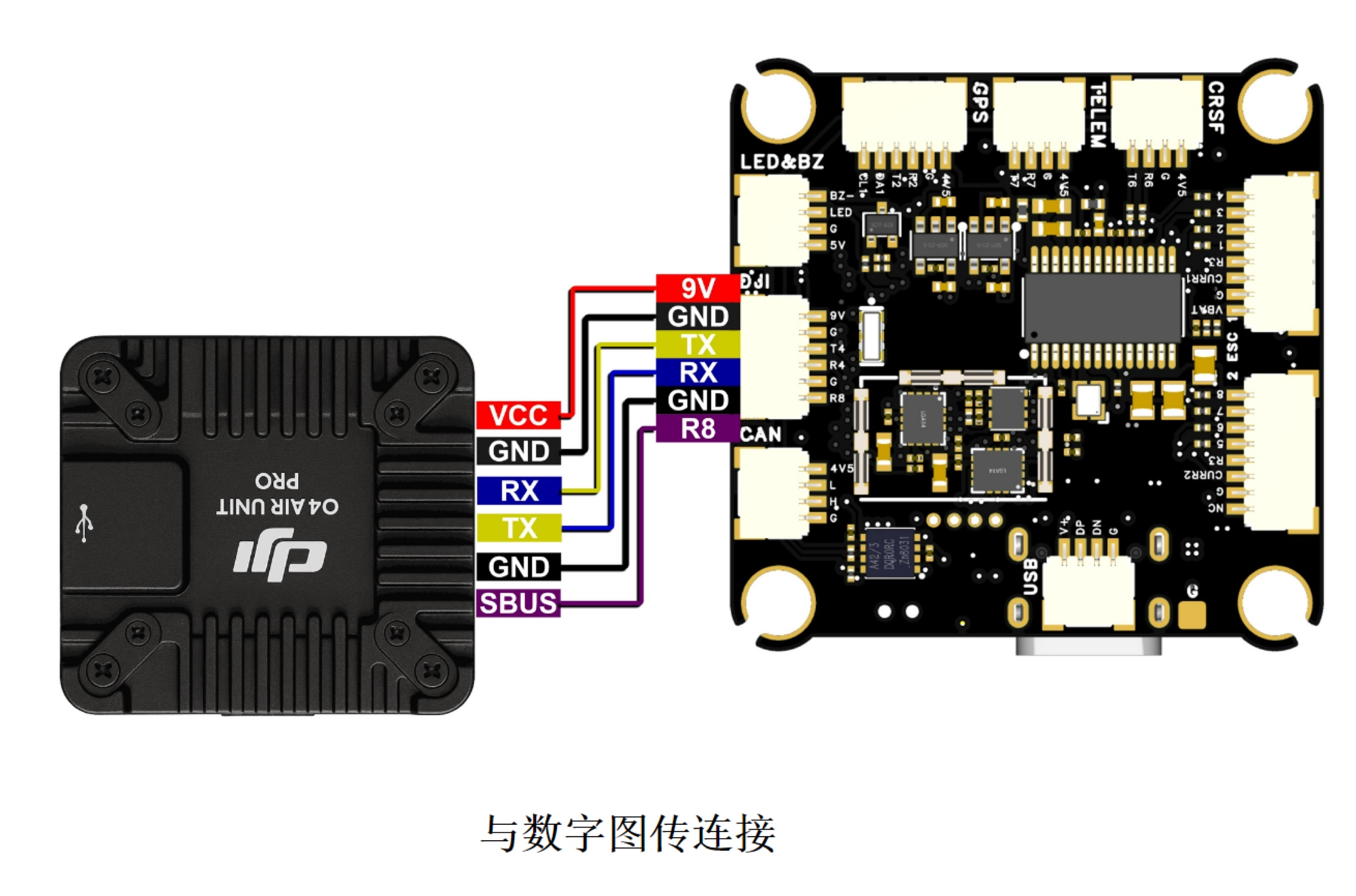

- 连接图传、接收机和 LED 外设前，先查看 H7D Pro 接线参考。
- 不要在未查看映射表的情况下用 UART 丝印推断 ArduPilot SERIAL 编号。
使用前检查
- 请按装机用途选择对应固件，并在飞行前确认板级目标、接线和传感器方向。
关键参数
- H743 穿越机飞控系列
- H7D Pro 高配版本

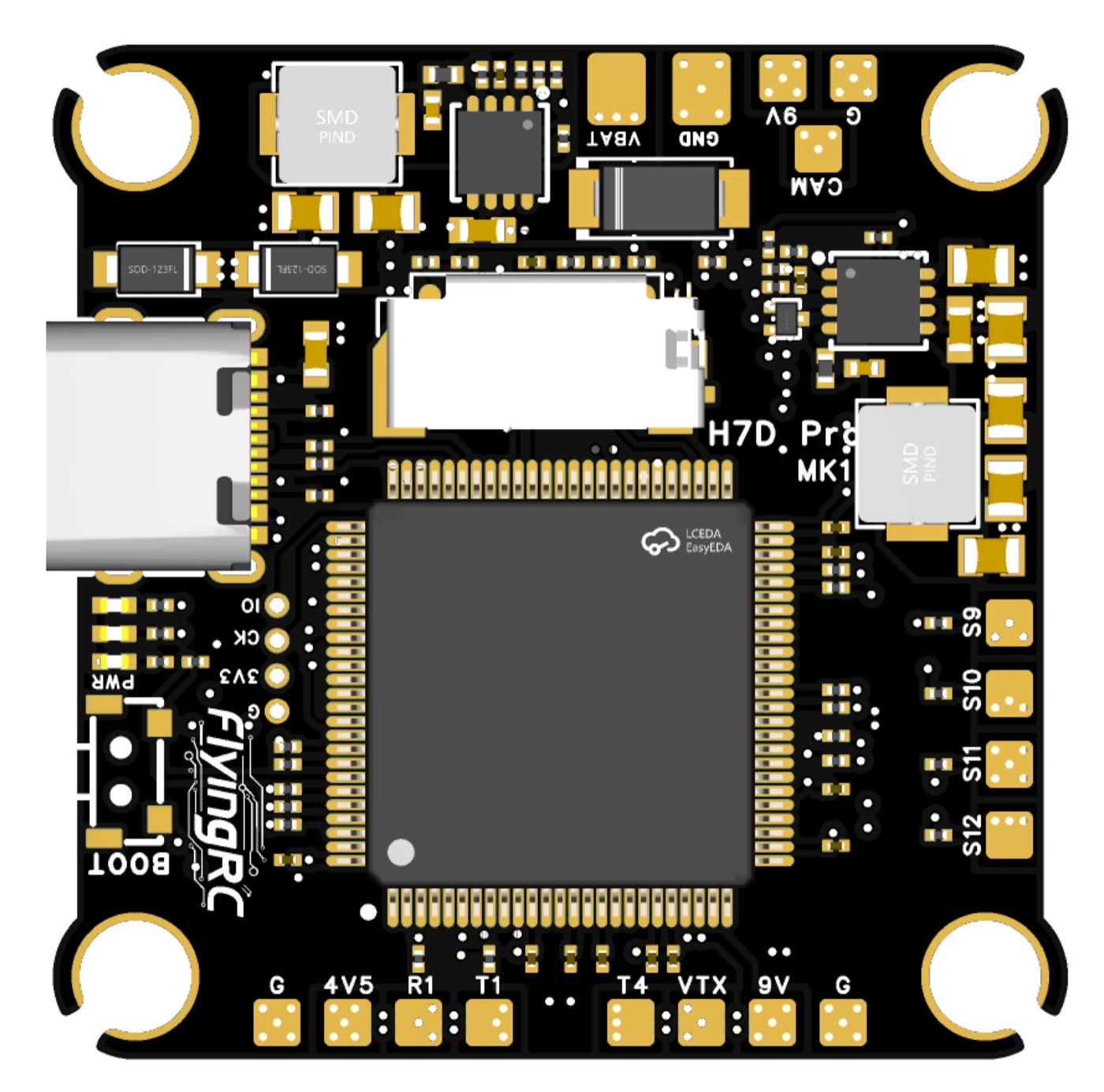

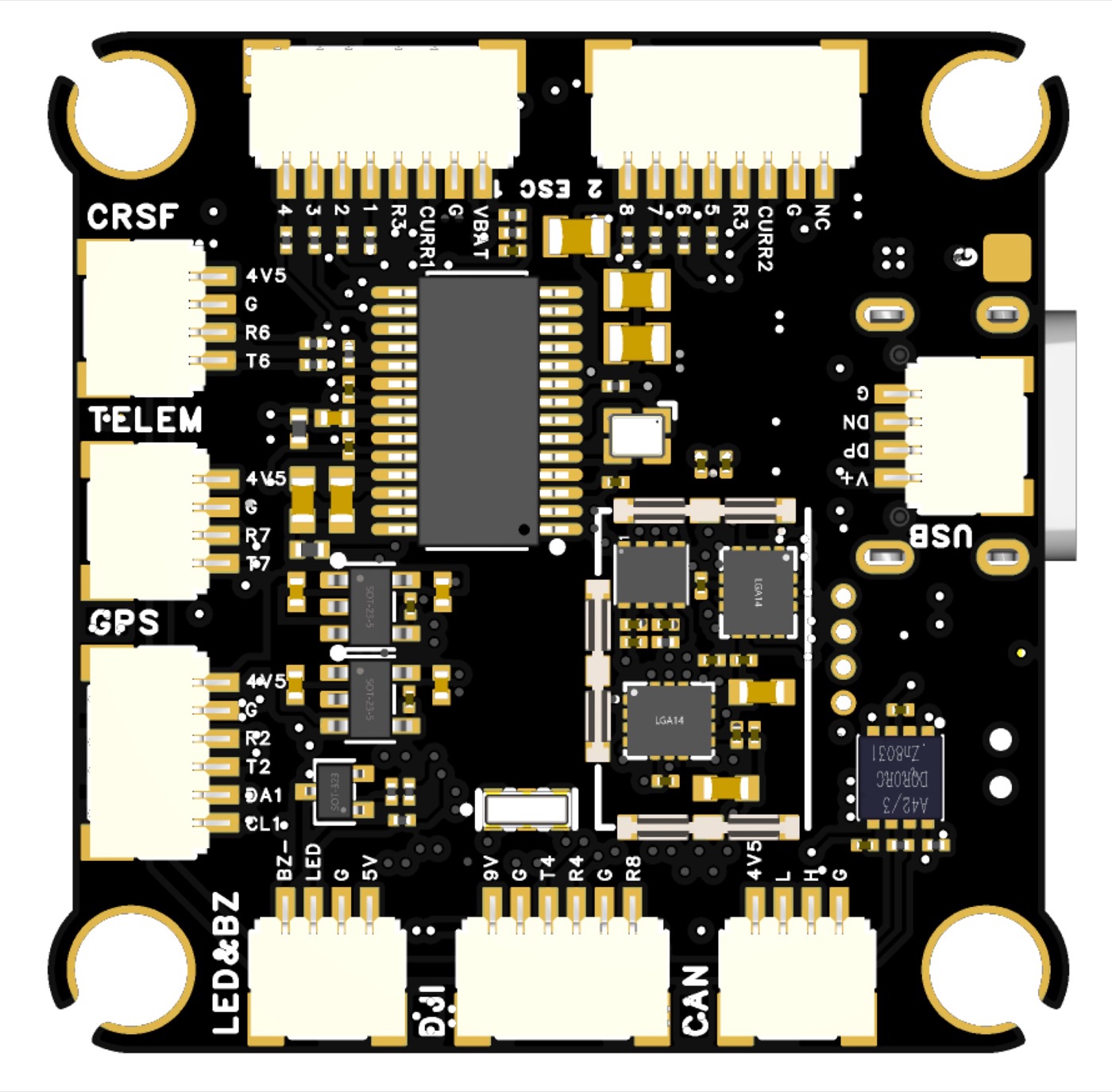

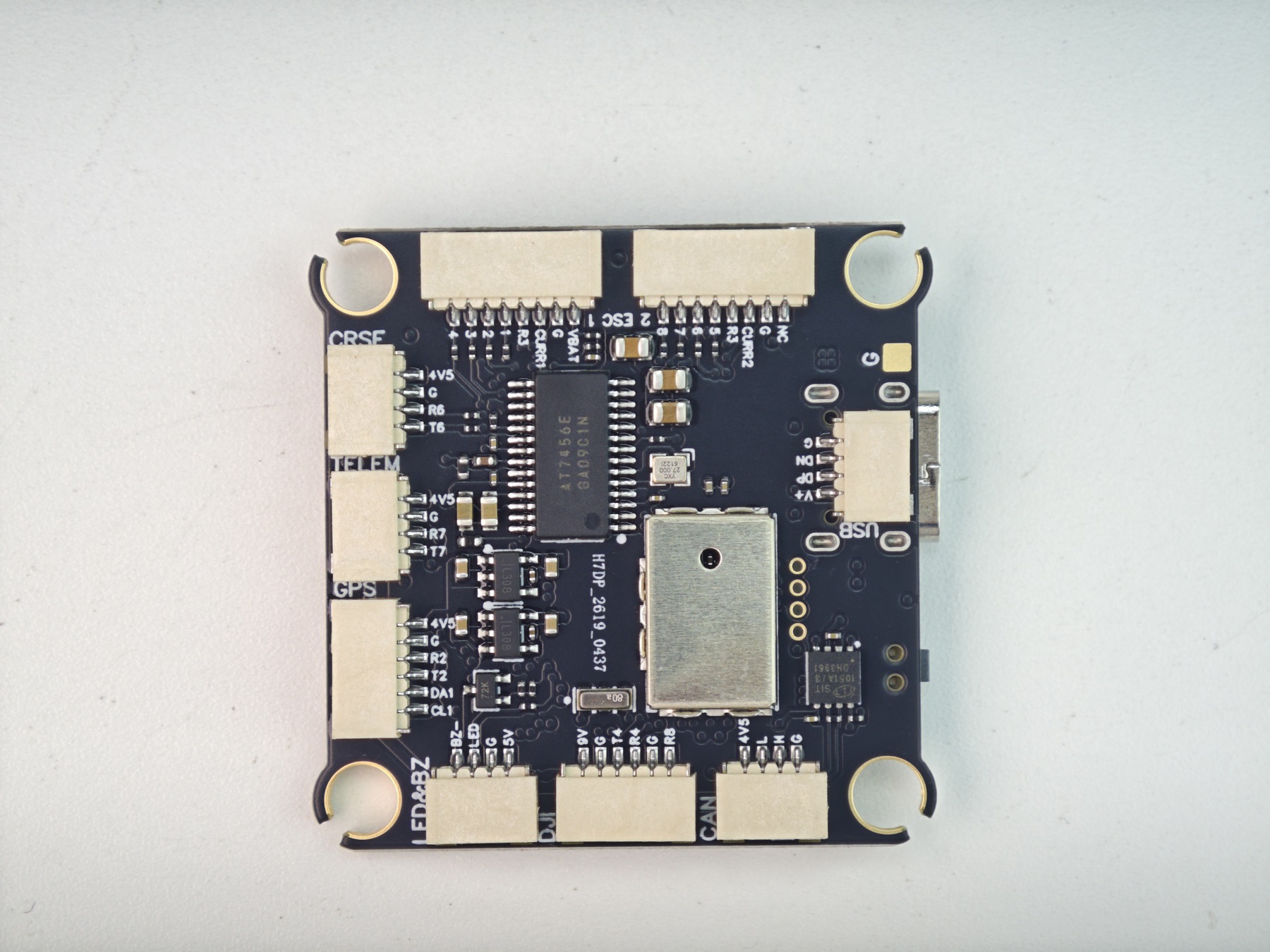

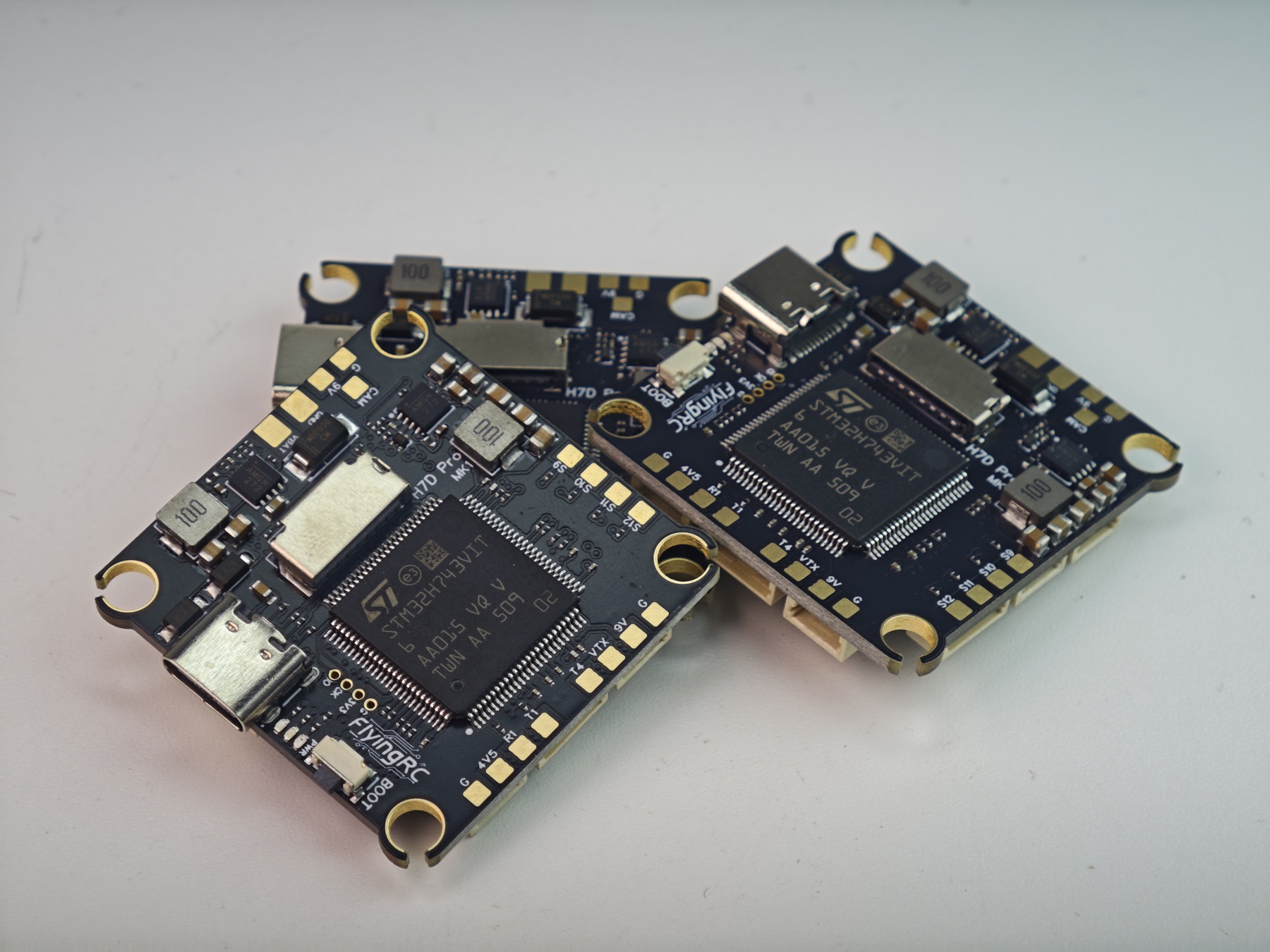

- 包含整板图与正面图
下载
参考文件

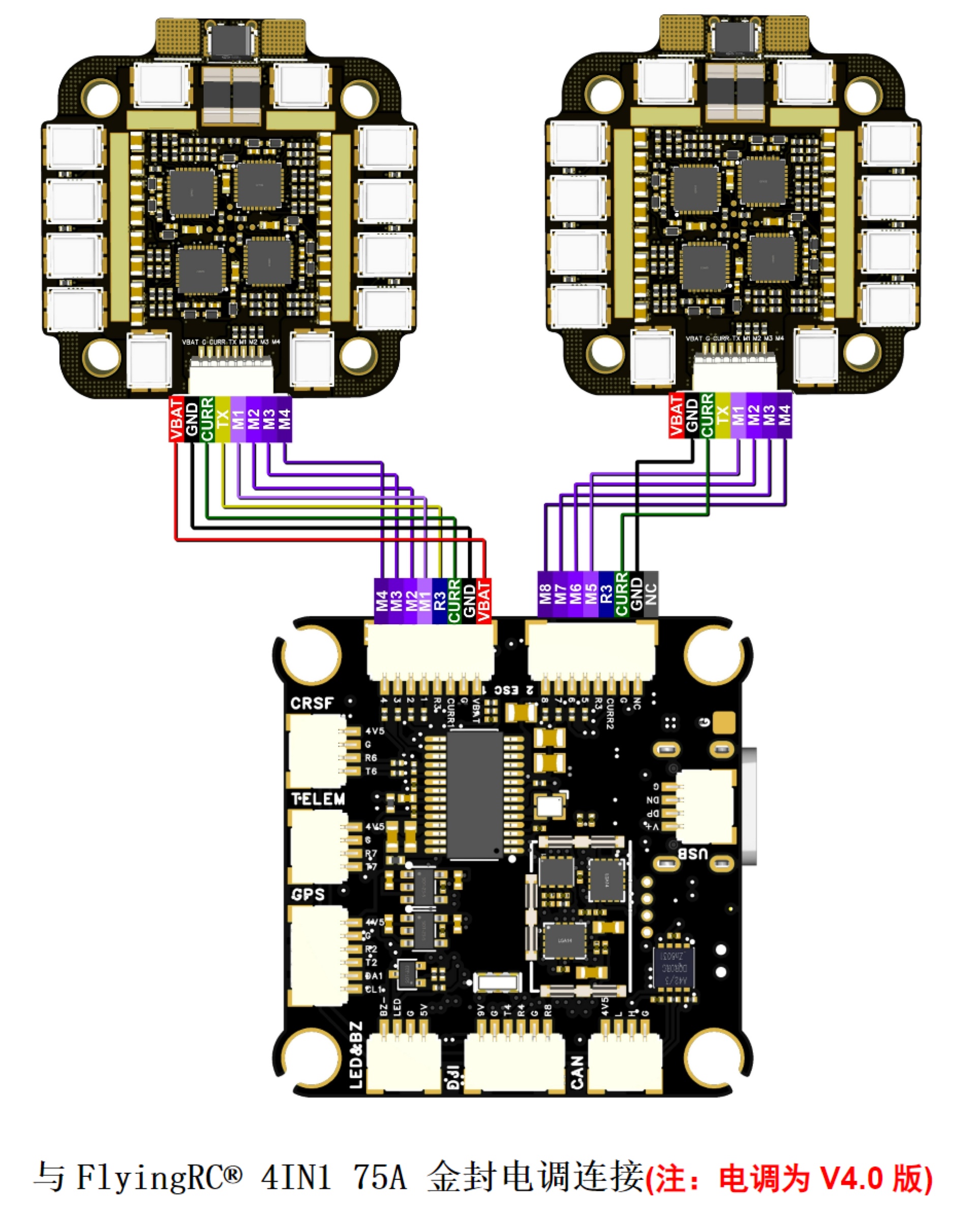

接线 / 尺寸 / 参数图
